一、系統概述

智能安全配電系統（Intelligent Safety Power Distribution System）是集現代電力電子技術、智能監控技術和先進保護功能于一體的新型配電解決方案。系統通過智能化設備與先進控制策略的有機結合，有效提升供電可靠性、用電安全性和能源管理效率，廣泛應用于對供電質量、安全防護有特殊要求的場所。智能安全配電系統是基于現代電力技術與智能化管理相結合的新型配電解決方案，通過實時監控、自動調節和多重保護機制，為各類建筑場所提供安全可靠的電力供應。本系統采用模塊化設計理念，集成了先進的傳感器技術、智能斷路器及遠程監控平臺，在確保用電安全的同時兼顧能效管理，廣泛應用于工業廠房、商業綜合體、醫療教育機構等高安全需求場所。

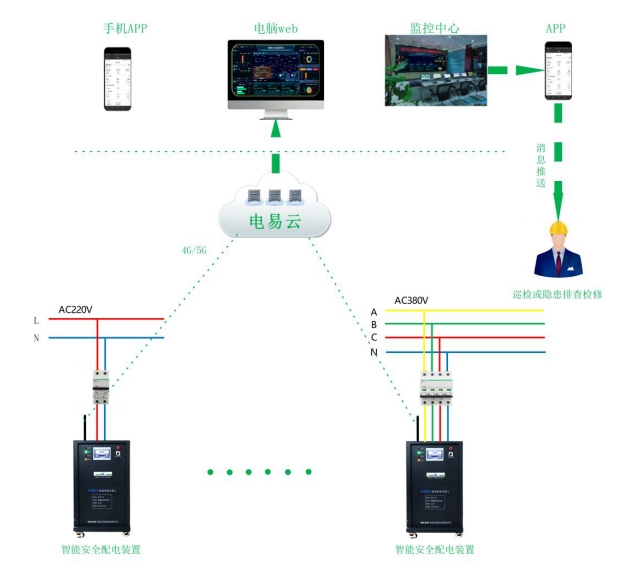

二、系統架構與核心技術

（一）核心組成單元

智能配電裝置：作為系統核心，集成實時監測模塊與智能控制單元，支持最大40kVA(可定制)三相電力輸出。采用符合GB 7251.5標準的工業級組件，具備過載保護、短路保護、剩余電流檢測等復合功能。

安全保護系統：采用雙模式接地設計，正常運行時保持IT系統接地形式（不直接接地），當檢測到漏電風險時自動切換TN系統接地模式。配備三重防護機制：

設備級保護：出線開關采用帶隔離功能的斷路器，動作時可同時切斷所有帶電導體

系統級保護：配置獨立監控系統，實現多設備協同保護

環境級保護：金屬外殼等電位聯結，接地電阻嚴格控制在10Ω以內

智能監控平臺：支持遠程參數設置與狀態監測，內置電能質量分析模塊，可實時追蹤諧波含量（符合GB/T 14549標準），具備數據存儲與異常預警功能。

（二）關鍵技術指標

負載管理：持續運行負載率≤80%，預留20%冗余容量

容量配置：

單相系統：≤25kVA

三相系統：≤40kVA

響應時間：故障檢測與模式切換≤0.1s

環境適應：防護等級IP54（室內）/IP65（室外）

三、典型應用場景

（一）高觸電風險場所

涉水作業區域：游泳池、水處理廠、船舶維修車間

金屬加工車間：焊接工位、機械加工區域

實驗室環境：化學實驗室、生物安全實驗室

（二）火災防控重點區域

商業綜合體：餐飲后廚、影院放映室

倉儲物流：高密度貨架倉庫、冷鏈設施

公共建筑：歷史建筑、木質結構場館

（三）關鍵供電保障場所

醫療機構：手術室、重癥監護病房

數據中心：服務器機房、網絡樞紐

交通樞紐：航站樓調度中心、地鐵控制室

智能安全配電系統可用于用電安全要求較高的下列場所：

1 觸電風險較高的場所；

2 人員行為受限的場所；

3 其他需要提高用電安全性的場所。

3.3.3 智能安全配電系統可用于電氣火災危險性較大的下列場所：

1 單位面積用電量較大的場所；

2 電器分散、通過插座供電較多的場所；

3 臨時用電較多的場所；

4 人員密集的場所。

3.3.4 智能安全配電系統可用于對供電連續性要求較高的下列場所：

1 中斷供電可能引發安全事故的場所；

2 中斷供電會造成較高經濟損失的場所；

3 中斷供電會造成人員混亂的場所；

4 中斷供電后不允許人員自主離開的特定場所。

（四）核心功能：電不起火、電不傷人、電不漏電

電不起火：發生線路接地時，不會產生火花，發生短路時，瞬斷消弧不會引燃周圍易燃物，從根本上消滅電氣火災。

電不傷人：即使人體誤觸單根火線，也不會造成觸電傷亡。

電不漏電：在環境潮濕、水浸、線路破損，甚至單根火線直接接地等極端情況下，也不會產生漏電，導致供電中斷等情況。

四、安裝與運維規范

（一）設備部署要求

空間布局：進線電源柜、智能裝置、出線配電柜需同室相鄰安裝，最小間隔距離≥0.8m

標識系統：所有設備須設置"智能安全配電"專用標識，采用反光材質

接線規范：

出線配電柜作為末級配電單元

三相系統負載偏差≤15%

保護導體雙路冗余聯結

（二）運維管理要求

人員資質：需持有低壓電工操作證，經專項培訓考核合格

檢測周期：

月度檢測：接地電阻、絕緣電阻

季度檢測：保護裝置動作特性

年度檢測：系統整體效能評估

應急處理：配備旁路運行模式，故障時可維持基礎供電

五、技術創新優勢

（一）安全性能提升

漏電保護靈敏度較傳統系統提升300%，響應時間縮短至0.03秒

采用分層式保護架構，實現"設備-線路-系統"三級防護

（二）能效管理優化

智能負荷調控技術實現電能損耗降低15-20%

諧波抑制技術使THDi（總諧波畸變率）控制在5%以內

（三）智能運維支持

遠程診斷系統可自動生成設備健康報告

支持與BA系統、消防系統的數據互聯（符合GB 51204標準）

六、發展前景

隨著《建筑電氣與智能化通用規范》GB55024等新標準的實施，智能安全配電系統正從特殊場所向普通民用建筑延伸。未來將深度融合物聯網技術，發展具備自愈功能的智能微電網，并探索與可再生能源系統的協同控制，為新型電力系統建設提供底層技術支撐。
